全自動風管生產五線
產品描述:
全自動風管生產線五線
全自動風管生產線五線由料架,調平壓筋,沖方口,沖尖角,折邊,剪切,升降轆骨機 (可實現剪切,聯合角成型,直角骨成型三位一體),雙聯TDF法蘭成型機,送料平臺(可選),TDF液壓折邊機組成。
采用全電腦PLC控制,觸摸屏操作,可根據操作要求設置任意尺寸進行下料,該生產線加工速度為0~18米/分,精度為:長度誤差±0.5mm,對角線誤差為±0.5mm, 標準開料架承重5噸,可根據客戶要求配套。
可生產出”L” ”口”型帶咬口、TDF共板法蘭、折邊的風管。全自動風管生產線占地面積小,直線型加工,生產效率高,適合規;L(fēng)管加工。
康美風全自動五線,即可生產TDF共板法蘭風管,也可生產角鋼法蘭風管,操作簡易,轉換簡單,無需過多調整。
全自動風管生產五線為直線型生產,更加省時快捷。
產品參數:
型號 | 料寬 | 料厚范圍 | 速度 | 剪切誤差 | 對角線誤差 |
CAL5-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
CAL5-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置:
1.電動送料架四個
2.調平壓筋裝置一套
3.液壓沖方口剪角四套連模具
4.液壓剪切折彎裝置一套
5.升降式聯合角轆骨機一套
6.送料平臺一套
7.雙聯TDF共板法蘭成型機一套
8.雙聯角鐵小邊成型機一套
9.折彎機一套
10.控制系統及觸摸屏操作面板一套
工作原理:卷料-調平-壓筋-沖方口-沖尖角-折邊-剪切-升降轆骨機-送料平臺(可選)-雙聯TDF法蘭成型-折邊
工作示意圖:
說明:
1. 定尺開料,可直接與等離子切割機配合使用
2.1 C/S插骨剪角,可剪”L”, “U”, “口” 型的各種剪角,可與”C骨和S插條配合使用

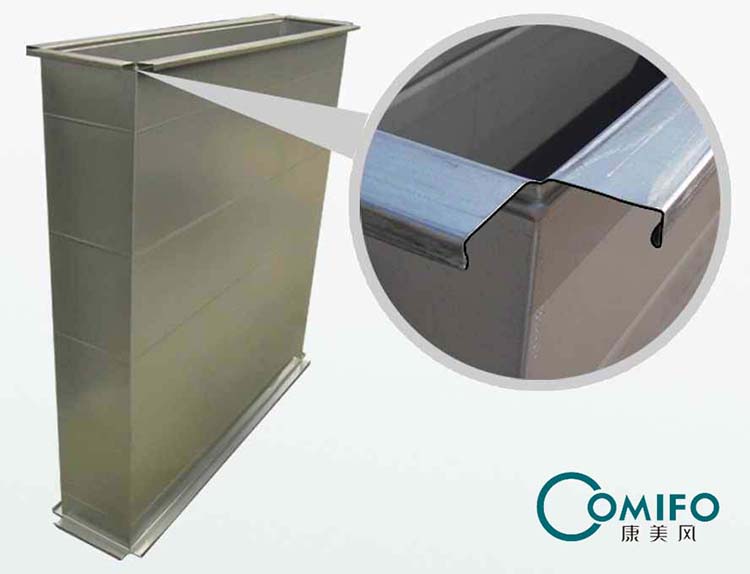

2.2 全自動生產TDF共板法蘭風管
2.3 剪切角可與角鐵法蘭或之字法蘭配合使用。并能折出”L”, “U” 和 “口”型風管,與立式合縫機配套使用完成整套風管
3. TTF/LT 剪切角可與插式法蘭配合使用。與立式合縫機和插式法蘭機配套使用完成整套風管
